ANSA在汽車工業中的結構模擬應用
在現代工程模擬中,對於結構件的精確分析是確保產品性能和安全性的關鍵,尤其是當需要處理大量來自CFD(計算流體動力學)的壓力數據時,數據映射變得格外複雜。為了應對這些挑戰,CAE工具如ANSA提供了強大的功能,幫助工程師進行自動化數據處理和高效的數據映射。這篇文章將探討如何利用ANSA進行壓力數據的精確映射,並大幅減少手動工作和計算時間。
工程挑戰
在模擬分析中,工程師面臨的主要挑戰是如何將大量來自CFD模擬結果的壓力數據,映射到結構模型中進行進一步分析。具體挑戰包括:
- 大量數據處理:100到300個分析步驟中,每步驟包含約10萬個離散壓力數據點,這些數據需要準確地映射到擁有約10萬個殼元素的結構網格中。
- 旋轉重力向量的處理:由於結構件在不同角度或方向受到重力影響,因此需要精確考慮旋轉重力對壓力數據映射的影響。
- 減少手動工作與計算時間:傳統數據處理和映射過程往往需要大量手動工作,耗時且容易出錯,因此需要更高效的解決方案來縮短處理時間。

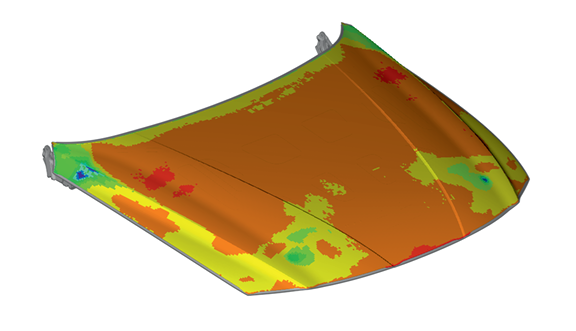

引擎蓋部件的壓力分佈圖
解決方案與方法
ANSA結合了Results Mapper工具與Python腳本API,提供了自動化且高效的解決方案。這些工具大大提高了數據處理的精確性與效率,減少了手動操作的需求。具體方法包括:
- Results Mapper工具:ANSA內建的Results Mapper工具能夠自動將CFD模擬中的壓力數據映射到結構模型中,處理大量數據並確保精確的壓力傳遞。該工具特別能處理複雜的物理條件,如旋轉重力,提升模擬結果的可靠性。
- Python腳本API自動化:利用Python腳本API,可以進一步自動化數據處理過程,減少手動準備模型所需的工作量。這些自動化腳本可以生成包含INCLUDES結構的輸出文件,並優化映射結果。
- 結果驗證:為了確保數據映射的準確性,工程師可以使用ANSA的工具,通過比較壓力邊緣圖和特定元素的壓力值來驗證模擬結果的可靠性。
如何使用 ANSA 的 Results Mapper 進行壓力數據的映射,並解釋自動化的過程
使用 ANSA 的 Results Mapper 和自動化腳本,工程師能夠顯著簡化數據映射和分析的過程,減少手動操作所需的時間與精力,進一步提高模擬結果的精確性。不僅加快了處理速度,也有效降低了出錯的風險。ANSA在應對旋轉重力等複雜物理條件時表現出色,為結構模擬提供了可靠且高效的解決方案。
