LS-PrePost使用教學

Product Description

LS-PrePost是LSTC專門針對LS-DYNA開發的前後處理軟體

LS-PrePost是LSTC專門針對LS-DYNA開發的前後處理軟體 LS-PrePost具有操作簡便、運行高效的特點。

不但功能完整,更令人訝異的是:它是免費的!

特點
Features

  • 完全支援LS-DYNA前後處理特性
  • 跨平臺,無差別支持Windows、Linux和Apple Mac
  • 基於OpenCasCade的幾何引擎及OpenGL的渲染引擎,顯示效能佳

模型管理
Model Management

  • Keyword管理
  • Part管理
  • Model管理
  • Subsystem管理
  • Group管理

通用功能
General Functions

  • 支援實體標識、查找、隱藏、測量
  • 法線檢查工具,包括顯示,反向,自動反向功能,支援Shell, Segments, TShell新增了對Cohesive Element的支持
  • 基於RGB或其他格式圖片檔的輸出
  • 以電影格式輸出模型動畫
  • Batch模式支援
  • LS-PrePost內置指令碼語言SCL

視覺化功能
Visual Capability

  • 定制光照
  • 保存當前視圖角度
  • 模型反射
  • 顯示特徵邊、自由邊、T邊
  • 設置Part顏色、外觀
  • Explode視圖
  • 最多支援2×2子視窗
  • 螢幕標記

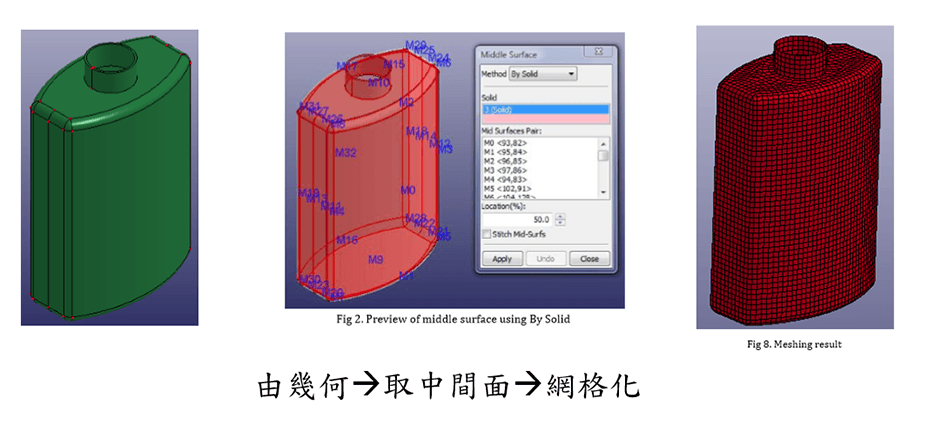

幾何處理功能

幾何 (Geometry)處理功能

LS-PrePost 前處理的幾何引擎包括了6個基本塊:檔I/O、參考幾何、曲線、曲面、實體以及幾何高級工具。

  • 其中檔I/O模組支援兩種最廣泛的CAD資料格式IGES和STEP。在檔導入過程中LSPrePost會對模型中的幾何與拓撲錯誤進行基本處理,從而使導入的模型儘量能縫合成一個單獨的實體。
  • 參考幾何模組包含了參考點、輔助線、參考面以及參考坐標系的各種生成與編輯方法。
  • 曲線模組包含了各種曲線的生成與編輯。在LS-PrePost中,您可以創建如下曲線類型:點、線段、圓、圓弧、橢圓、橢圓弧、B樣條線、螺旋線、組合曲線、中值線、倒圓線、抛物線、雙曲線、函數曲線、任意多邊形,以及一個草圖模組。在曲線編輯方面,可以實現曲線分割、合併、橋接、光順、變形。該模組還包含了曲線的各種檔轉換。

  • 曲面模組包含了各種曲面的生成。在LS-PrePost中,您可以創建或編輯如下曲面:平面、圓柱面、圓錐面、球面、橢球面、圓環面、填充平面、拉伸面、旋轉面、放樣面、N邊面、補充面、橋接面、面合併、基本類型面擬合、B樣條面擬合、中值面、面變形以及面分割。
  • 實體是CAD建模的最終幾何類型。在LS-PrePost中,您可以創建或編輯如下實體:立方體、圓柱體、圓錐體、球體、圓環體、拉伸體、旋轉體、掃描體、放樣體、圓角、倒角、拔模、加厚、楔體、棱柱體以及Boolean操作。
  • 高級幾何工具模組包含了如下功能:幾何刪除、幾何顯示隱藏、線延伸、面延伸、線面求交、線面偏置、投影、搜索與替換、面縫合、線面裁剪、幾何變換、線面方向逆轉、拷貝、模型管理、模型修復、拓撲簡化、測量、文字物件、陣列流等基本變形。

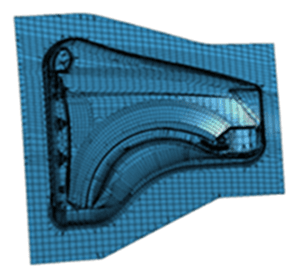

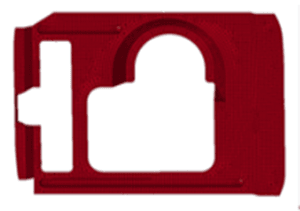

網格化功能

網格生成、編輯 (Meshing and Editing)

  • 簡單幾何形體的網格生成,塊、球、圓柱體、平板等實體的網格生成
  • 基於尺寸或偏差的曲面網格自動劃分功能(面向衝壓應用)
  • 基於映射演算法的六面體網格劃分功能
  • 基於索引空間技術的六面體網格劃分功能
  • N-Line網格劃分功能,新增了多邊surface的支援
  • 封閉曲面網格的四面體網格劃分功能
  • 金屬成形專用板料網格劃分功能以及基於adaptive edge的多級加細功能
  • 由不同實體生成單元網格的功能,如拖拽直線以生成殼單元,平移殼單元生成實體單元或這有實體面生成殼單元。新增了Helix類型殼單元和實體單元生成
  • IGA單元自動生成、編輯、加細、刪除由不同實體生成單元網格的功能,如拖拽直線以生成殼單元,平移殼單元生成實體單元或這有實體面生成殼單元。新增了Helix類型
  • 殼單元和實體單元生成
  • SPH單元自動生成、編輯
  • DES單元自動生成
  • Multi Solver網格與傳統網格的互轉
  • 移動、複製Part資料
  • 可以偏移、分離網格
  • 可以創建、刪除、替換、合併、修改、匹配節點
  • 可以創建、刪除、修改、合併、分割、檢查單元,可以查看單元方向,並新增了Composite的支援
  • 網格變換,包括Transform, Reflect, Translate, Project, Rotate, Scale,新增了Free Edit、Copy Entity功能,並支援Airbag Shell RefGeom
  • 網格光滑、剪裁工具
  • 網格區域化工具,根據網格曲率將單個PART分解為多個PART

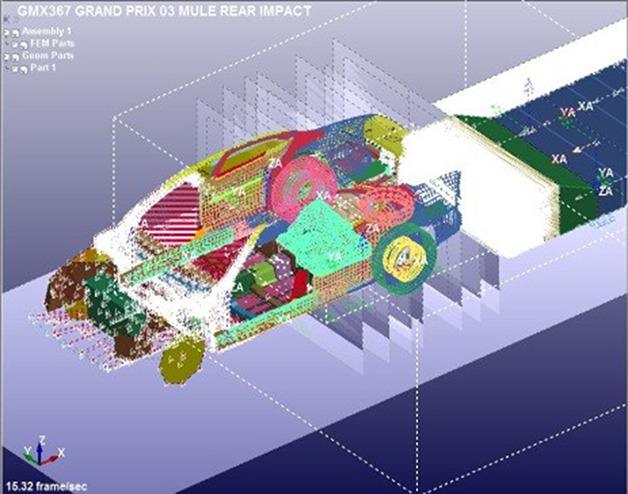

Keyword管理

LS-DYNA資料創建、編輯、檢查和視覺化 (Data Management)

  • ALL-IN-ONE樹狀LSDYNA關鍵字管理
  • ALL-IN-ONE樹狀LSDYNA資料創建、修改、刪除和顯示
  • 模型重新編號
  • 模型通用檢查、ALE檢查

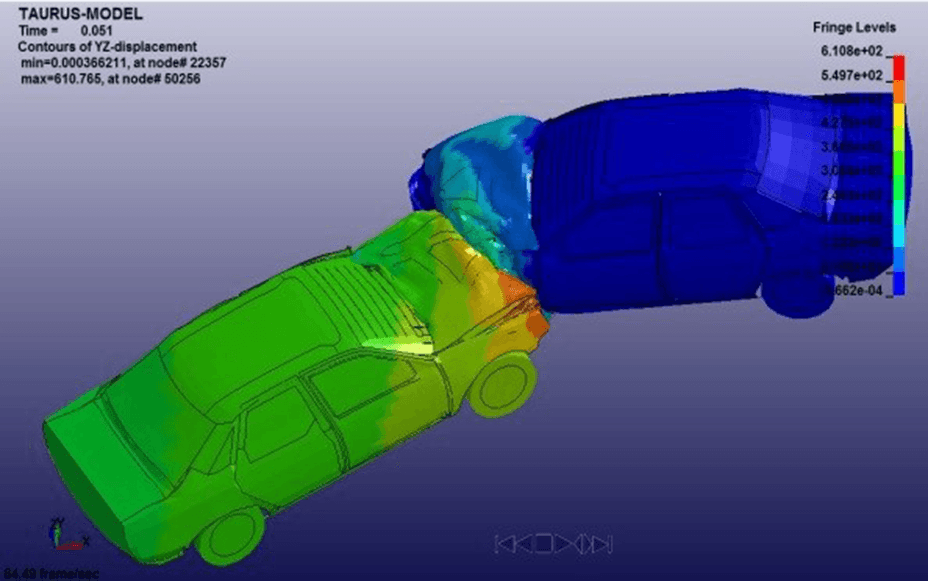

後處理介面

後處理功能 (Post-Process Capability)

  • 全面、及時的D3PLOT、ASCII、BINOUT支持
  • 支援使用者自訂資料的歷史資訊繪製
  • 粒子資料(Particle data)模型的視覺化
  • DES資料模型視覺化
  • 計算流體力學資料(CFD)的視覺化
  • 截面分析
  • D3HSP檔支援

應用介面

特定領域的應用 (Application)

  • 金屬板料成形工法
  • 安全帶設置

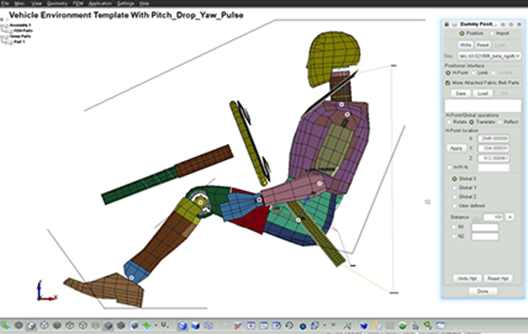

  • 假人模型定位

  • 穿透檢查及模型的綜合檢查

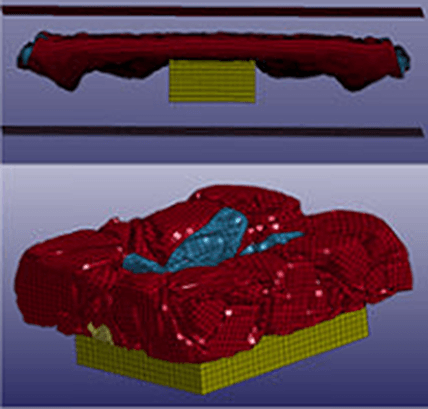

  • 安全氣囊折疊
