正在檢視 7 則發表的回覆
  • 作者
    文章
    • #10118
      FangFang
      參與者

      遇到這個error要如何解決

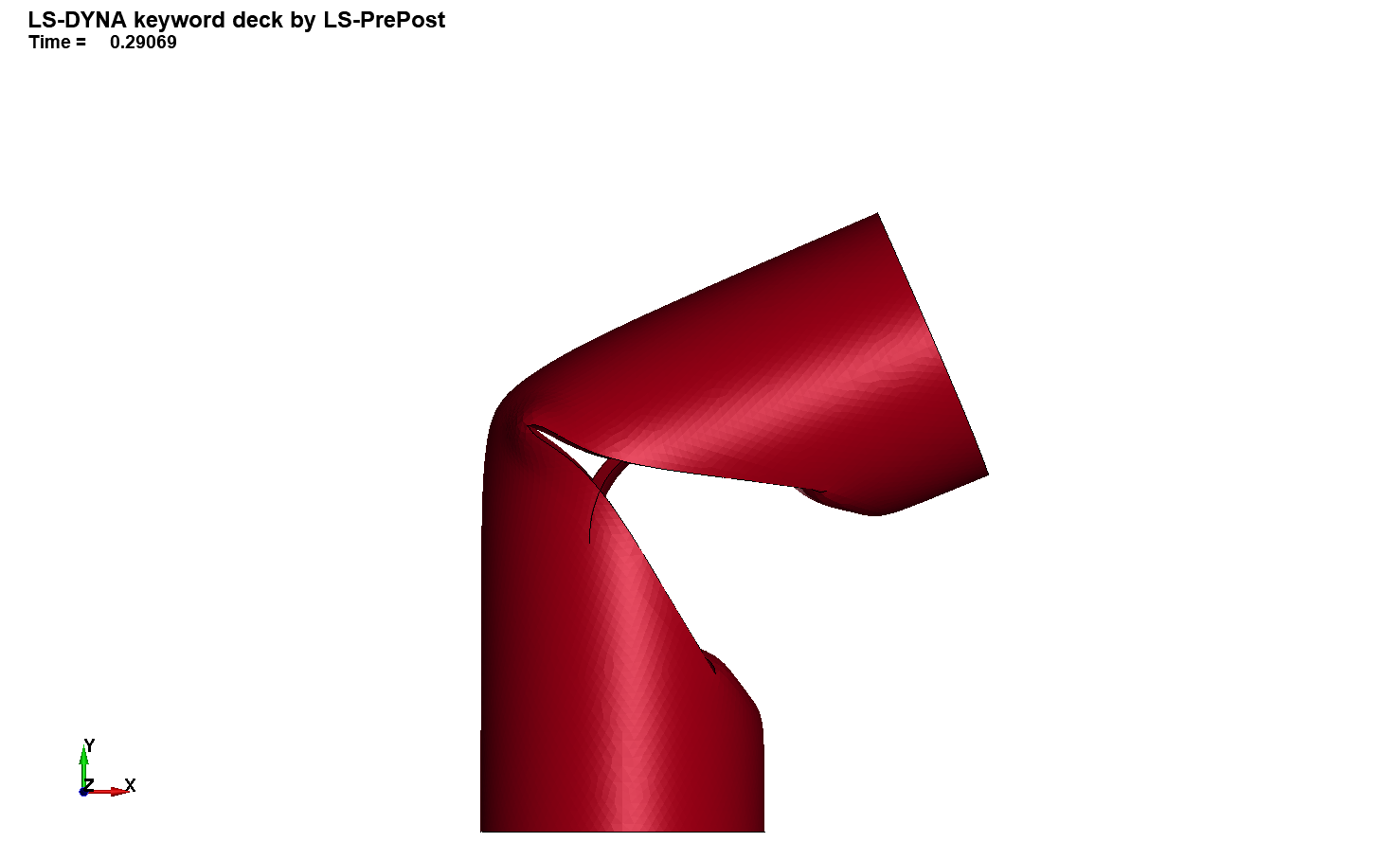

      看結果檔看不出問題

      附上我的.K檔

      https://drive.google.com/file/d/1qjyopZ9GOdGXM89n1Hqafo7npvyki5QW/view?usp=share_link

    • #10167

      我想可能是棕色零件在過程中穿透導致計算發散

      我建議是或許可以把網格再處理好一點

      甚至把tie contact的部分用共結點處理

    • #10168
      FangFang
      參與者

      這個結果沒有穿透產生

      網格處理好一點是只切的不夠細嗎



    • #10173

      如果是我的話

      我會先把圖片中1號的交界面

      參差不齊的節點修正成共結點

      再把像2號的地方的品質弄好一點

      雖然可能不是error的主要原因,但好的品質算得比較快

    • #10174
      FangFang
      參與者

      想問那在prepost裡要如何處理?

      那遇到這樣的error還能改甚麼來解決呢?

    • #10175

      也或許是在壓縮的過程中

      某些網格過度變形

      造成負體積等等因素

      解決方法有

      1.*MAT_ADD_EROSION把strain過大的網格刪除

      2. remesh 重新畫分網格(但我想在這可能不是好方法)

      造成ERROR的原因可能還有其他

      只能先從比較有可能的地方先做處理

    • #10176
      FangFang
      參與者

      目前把全部的part變成1個

      想問這樣的contact要如何設定?

    • #10177

      可以試試看*CONTACT_AUTOMATIC_SINGLE_SURFACE

      可以順便打開d3plot的strain選項

      檢查是否有網格在擠壓過程中出事

正在檢視 7 則發表的回覆
