- 2022-12-13 13:04:50 #10288

  annie5566768
  參與者

  您好，我想用特定的模態去讓物體爬行，已經有用CONTROL_IMPLICIT_EIGENVALUE找到模態，如果要指定激發某個模態，要使用什麼KEYWORD或方式?
- 2022-12-15 13:18:11 #10295

  lance@simware.com.tw
  版主

  HI

  不太確定你的目標

  可能需要再詳細一點

  最好能有一些例子
- 2022-12-15 15:48:57 #10296

  annie5566768
  參與者

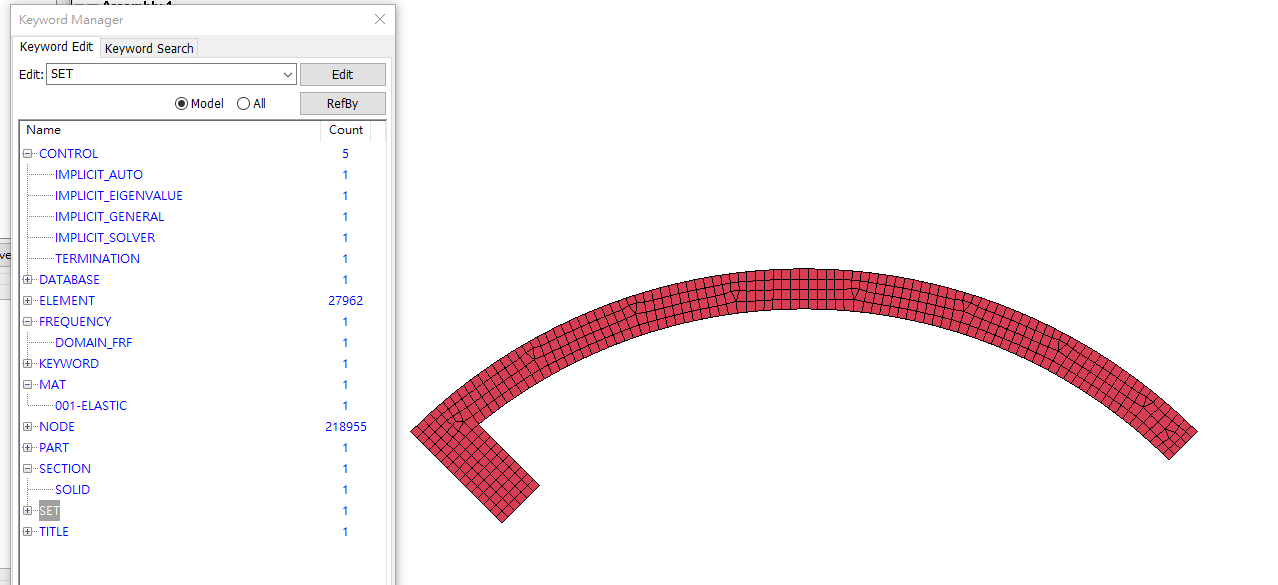

  上圖是我的模型及使用的keyword找出不同的模態，想激發其中一個模態讓模型能夠在地板爬行，原本Paper是用電壓造成壓電材料的變形，模型變形可以讓每個點有位移後發生振動，想知道有什麼方法可以指定part使用特定的模態運動或是給予他初始條件去激發特定的模態。
- 2022-12-16 10:59:30 #10297

  lance@simware.com.tw
  版主

  抱歉目前我沒有想到方法

  這題目有點困難

  我會再問問其他人看有沒有辦法
- 2022-12-30 21:39:07 #10320

  Simware
  參與者

  個人想法是:
  step 1
  *control_implicit_eigenvalue只是找到模態”頻率值”(所以才稱之為EigenValue).
  step 2
  若您的振源是簡諧運動(有固定週期的位移,速度,加速度或力量)時,
  *FREQUENCY_DOMAIN_SSD可以計算出因您指定頻率發生時的振幅,振動速度及加速度.但需要輸入激發的力量,或是速度或是加速度.

  正常狀況您先算出step 1. 有頻率,倒數就是外力週期；有足夠的外力能量，就可以利用step 2知道這個結構產生的位移是多少。足不足夠產生您需要的運動量。

  最凶猛暴力的計算法,就是先透過step 1找到外力週期,在輸入足夠的邊界條件(如力量*load, 位移:*boundary_prescribe_motion),直接用explicit 方法,你就可以看到它隨時間域振動的狀況。

  鑫威資訊真厲害,要會軟體還要能夠順便講出研究方法,應該都是指導教授等級的能力了~~
