    • #10108
      Chengyen
      參與者

      上圖是用MATLAB做出的k檔,用LSPP開啟後,沒辦法直觀地看出哪個地方的Elastic modulus更大。

      想要將Elastic modulus更大的part用紅色顯示,Elastic modulus更小的地方用藍色顯示,可是有1000多個part,沒有辦法手動一個一個改顏色,應該怎麼處理比較好?

      或者能在k檔中直接改顏色嗎?如果更改k檔可以改變模型顯示的顏色,我就可以透過MATLAB直接修改k檔。

    • #10113

      直接看E值似乎有點困難

      目前我只想到可以用time step的方式處理

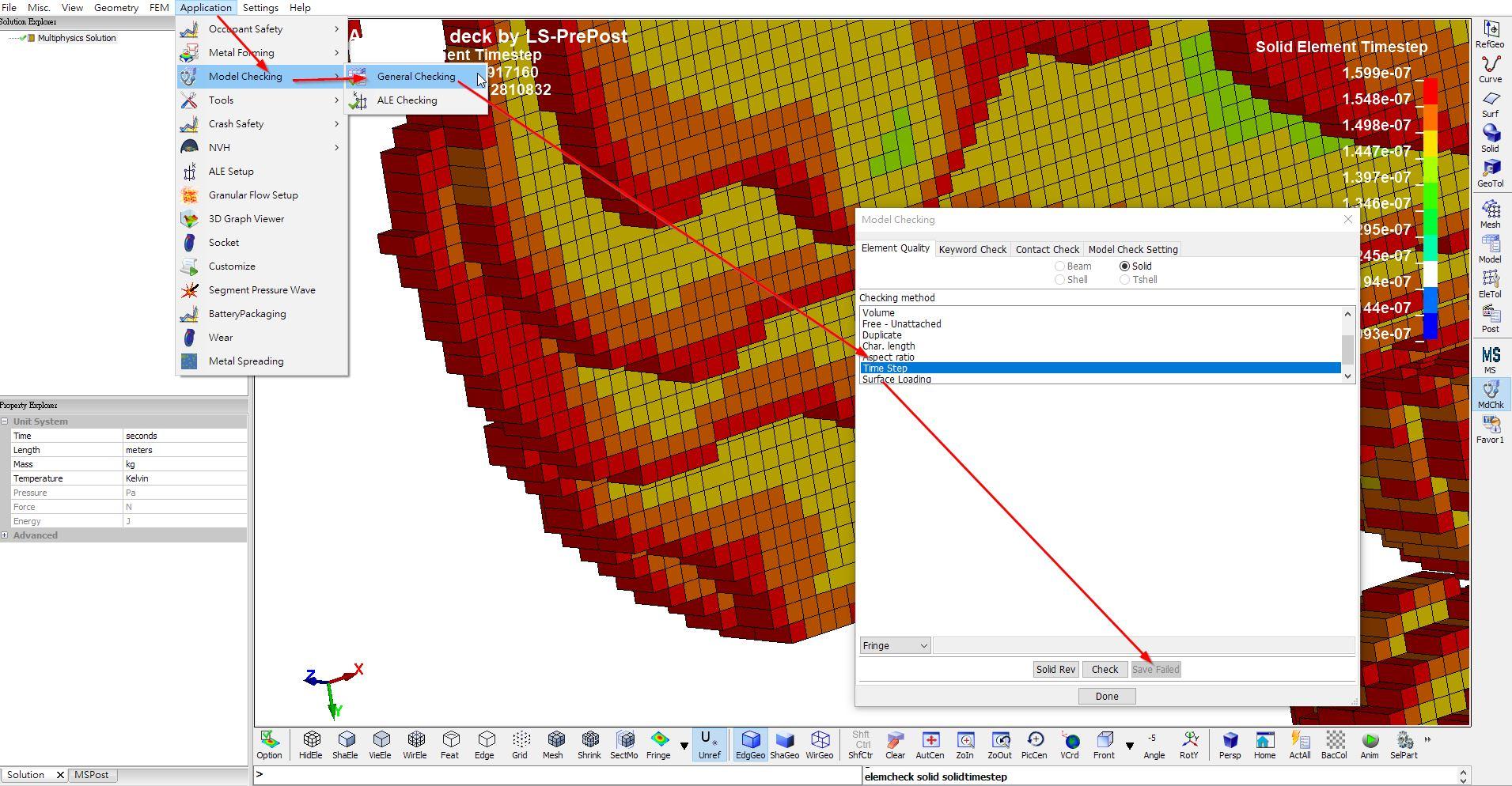

      可以參考圖片中的做法

      得到timestep之後可以根據公式反推E值

      給你參考(最後一步是CHECK,圖片有點錯誤)
