      Chengyen
      參與者

      https://drive.google.com/drive/folders/1MNV1kcnoZ9-B9cjESIdXvzrXoN53HW_b?usp=sharing

      四面體、六面體網格的模型和結果在雲端連結中。

      固定椎體底部,在椎體上表面的網格施加load。用四面體網格和用六面體網格產生的結果差異很大,請問怎麼調整施加負載和邊界條件讓兩種模型的結果可能會更接近?

      希望load可以平均施加在圖片中框起來的區域,之後將椎體中央所有網格的應變平均後作為判斷脊椎椎體強度的標準。

      有嘗試過幾個方法,但是都還是有遇到問題;

      1.在椎體模型上方加一塊rigid body往錐體方向壓,但是rigid body穿過了椎體模型,模型和結果也在雲端資料夾裡面。

      2.在模型上方用element generation增加幾層網格,在網格上施加load,但是不知道有沒有甚麼方法可以快速選取表面的segment,目前是用propagate selection角度調成180度,但一次只能選在同個平面上的segment。

      3.限制施加Load的node只能在z方向移動,但是目前Load是施加在segment上,能把segment set的所有node 建立成一個node set嗎?

    • #10340

      1. 我想可能是time step不夠小的關係

      2. 我想沒有直接的方法直接選

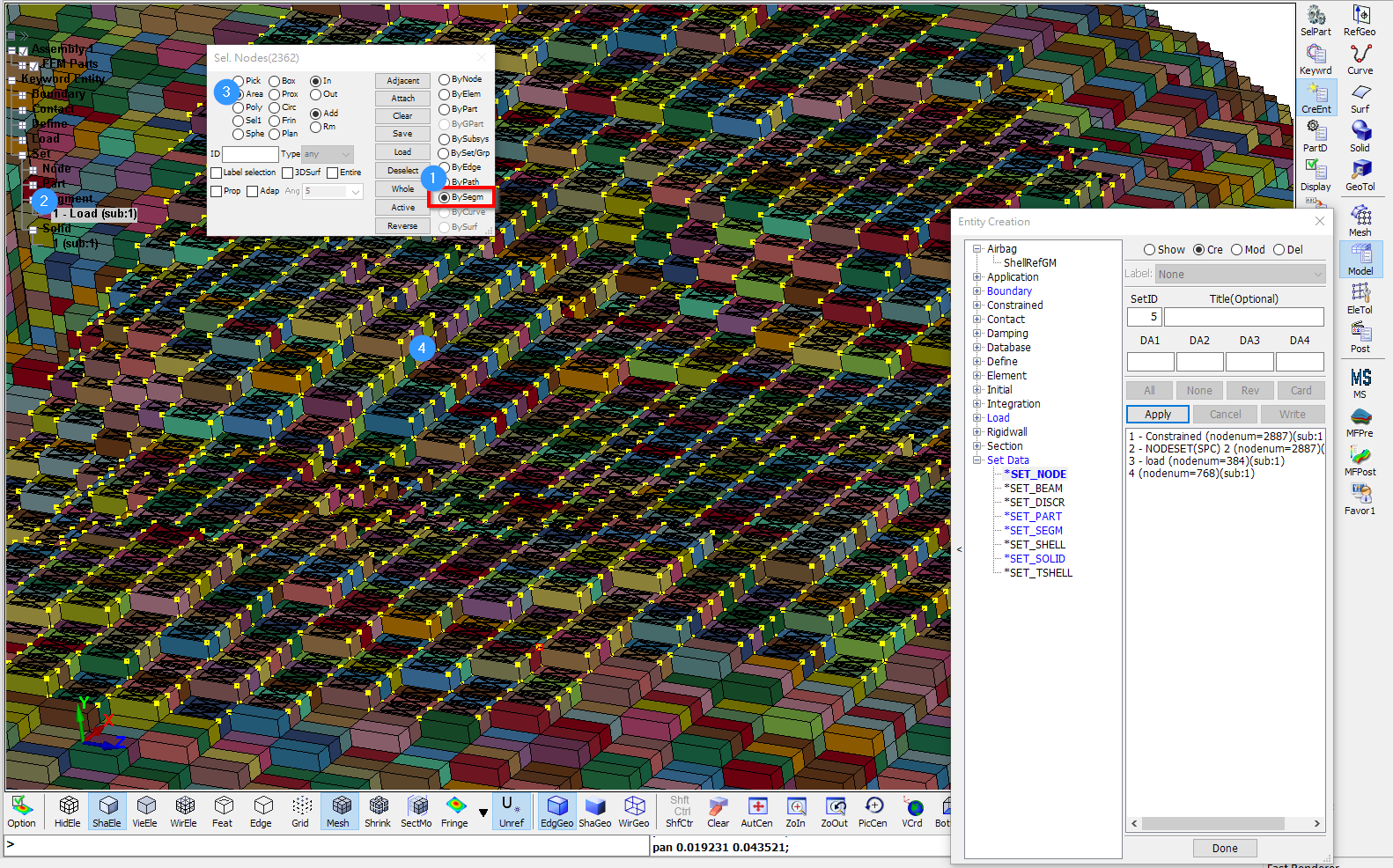

      3. 如圖,可以載選擇時用by segment, 打開segment的顯示畫面,再用框選

    • #10341

      另外你的四面體的element section好像是用2號

      但那不適合四面體

      或許換成13會有比較好的結果
